如果說建筑的靈魂源于建筑設計師的感悟與創造，那么燈光設計與建筑空間的相互結合與映襯，則是強化建筑語言與特征的具象化表現，用燈光將建筑賦予靈魂，與環境持續對話的通感體驗，在熙熙攘攘的城市中熱切而溫柔的存在。

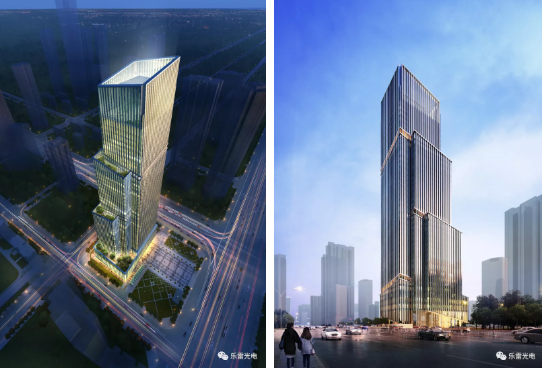

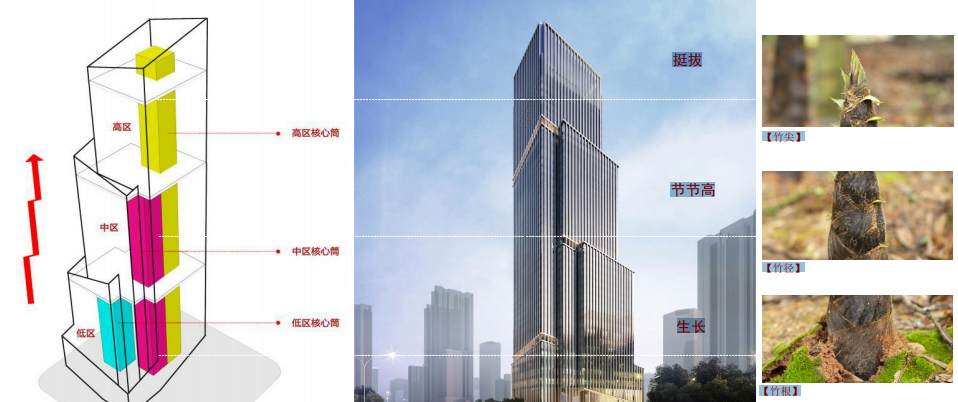

昆明中鐵大廈建筑高度為226米，地上40層，地下3層，建筑面積10.46萬平方米，總投資10億元。其造型來源于極具云南地方特色的“竹筍”，寓意為云南省和中國中鐵節節攀高。其作為中國中鐵西南區域總部，于2021年10月15號正式啟用，中國中鐵旗下18家二級單位將進駐昆明中鐵大廈，有力推進“央企入滇”進入新階段。大廈啟用將開啟中國中鐵“立足云南，業務輻射東南亞”戰略新篇章。
昆明中鐵大廈贏得多項榮譽鑄就昆明呈貢新地標。

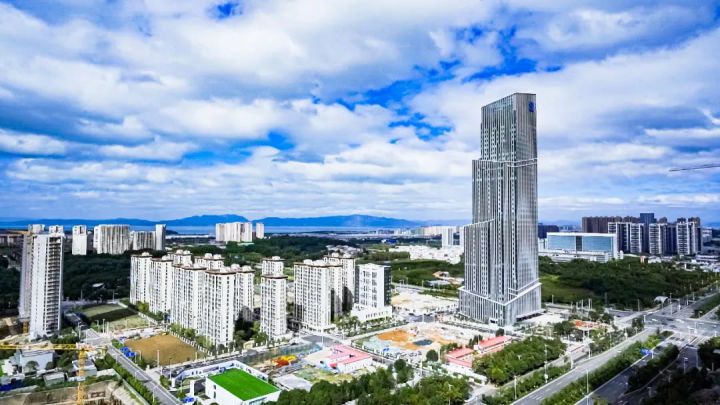

中鐵大廈位于呈貢新區洛龍街道辦事處西部。東臨新區主干道彩云南路；南接大學城片區；西為昆磨高速昆明南站出口；北臨聯大街，地處呈貢新區行政中心及中央商務片區的中心區域；位于地鐵1號線、4號線(在建)聯大街站處。
建筑解讀
根據中鐵大廈“追求卓越”的企業文化，以及“逢山開路，遇水架橋”的勇氣和勵精圖治、頑強拼搏的意志，挑戰極限、超越自我的理念，早在夜景照明設計時，就融入了建筑燈光的設計元素。

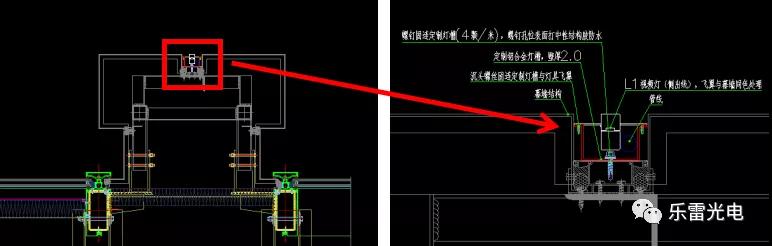

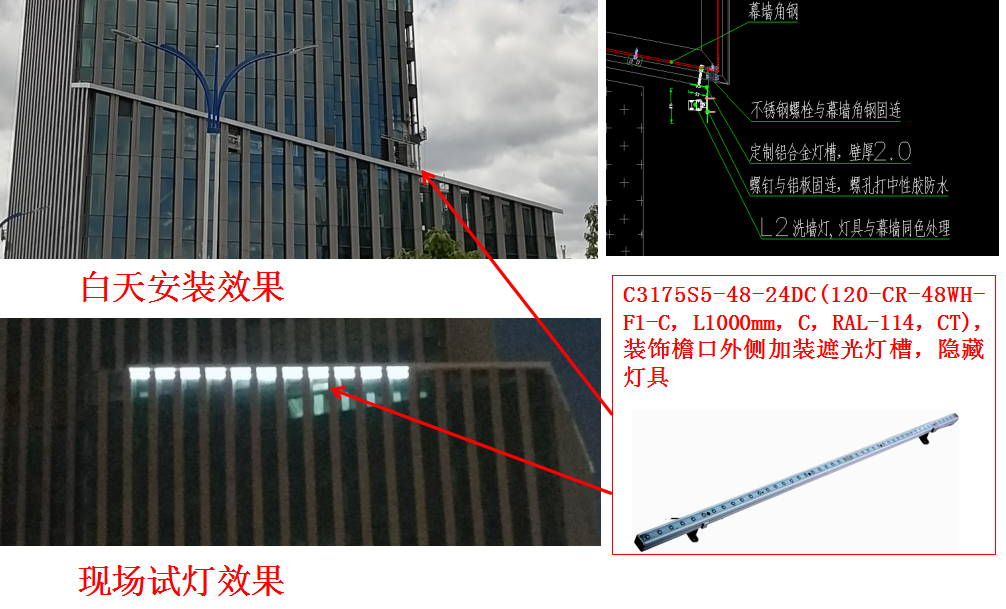

主要燈具安裝及說明

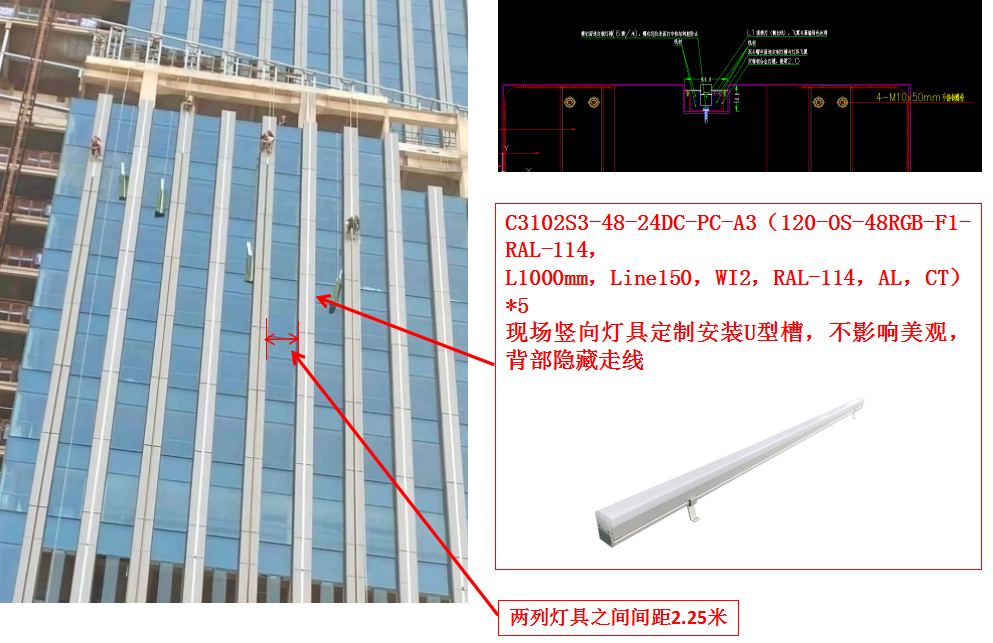

大廈采用輪廓燈共計19116套，利用現代的照明手段，依附建筑肌理元素，在“體塊中強化明暗對比，線條中追求節奏韻律；致使建筑風景在夜間得以延續的同時，表達現代且充滿商業感的城市商圈。同時，實現令人過目不忘的視覺震撼，使之夜間在整個區域組團中脫穎而出。
2021年3月份開始集中供貨，樂雷光電（中國）項目系統工程師到現場指導工人安裝燈具及做技術交底工作：
1. 在集中供貨前，選購符合國家規范及現場使用需求的優質材料，保證項目實施品質；
2. 燈具到現場安裝時，指導現場安裝人員進行接線及戶外接線工藝把控，對燈具合理安裝，減少后續調試過程中接線錯誤造成的調試困擾；妥善保存現場未安裝燈具、成品保護，以便后續項目順利實施。
3. 確認控制系統安裝點位，滿足室內隱蔽及日常安裝需求，室內設備放置符合優質項目需求。
4. 項目現場大規模接線過程中有部分重點難點區域指導工人對現場控制點位及走線路徑進行調整，保證控制系統后續能正常工作； 對各樓層布線路徑及接線工藝進行重點檢查，杜絕線路接錯導致產品損壞工作。
5. 針對后續集中調試過程中，項目完工節點時間較緊張，現場變安裝邊調試，樂雷光電（中國）西南辦事處項目系統工程師現場蹲點現場配合調試，晚上調試燈具，白天做布線文件，連續60天吃住均在工地附近，保證項目能按工期節點正常亮燈。

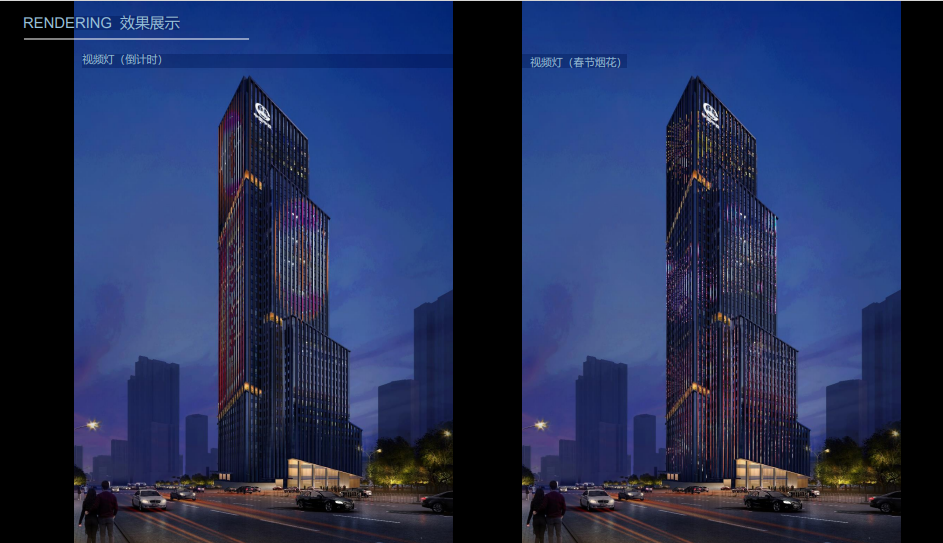

在項目調試尾聲，布線文件完成后，樂雷光電（中國）團隊動畫制作工作已經介入。根據前期客戶匯報方案內容制作了平時模式、節假日模式、中秋節模式、國慶節模式供業主選擇。每次效果上墻前先給中鐵開投集團企劃部審核，通過核上墻，再經業主中鐵開投集團相關人員確認，并按照業主集團領導指導意見進行調整。樓體亮化效果得到了開投集團領導和附近居民及路人的認可和肯定。截至目前為止樂雷光電（中國）團隊已經給業主提供了平時模式、節假日模式、中秋節模式、國慶節模式、大樓啟用開業慶典模式、昆明COP15生物多樣性大會模式、中鐵開投成立十周內開業慶典模式等多版動畫，整棟大樓燈光秀在昆明呈貢區獲得了一致好評，預計在春節前配合業主作出春節專項動畫。
如何實現上墻動畫與設計動畫完全吻合：
1. 樂雷光電（中國）專業動畫團隊前期與設計進行充分溝通，由從燈具設計角度出發，做燈光3D效果模擬，將燈具發光面做成立體發光面，增強視覺立體效果。
2. 大樓立面面積較大，共計14萬點，在施工調試過程中，項目系統工程師將現場點位精確到1個像素，確保點位與大樓外立面1:1對點，避免動畫制作過程出現寬高不協調狀況。
本棟大樓作為中鐵西南區域總部大樓，為央企在昆明的第一棟區域性質大樓。控制系統設計之初就考慮到控制系統的重要性、穩定性和實用性。
在項目控制系統配置中采用本地服務器取代以往項目中使用的電腦，保證信號發射端的穩定性，不會輕易宕機和崩潰。另外控制系統信號中控端采用服務器+主控兩級架構模式，即使服務器出現故障，主控SD卡內置效果及時啟動，不會造成樓體燈具不亮情況。

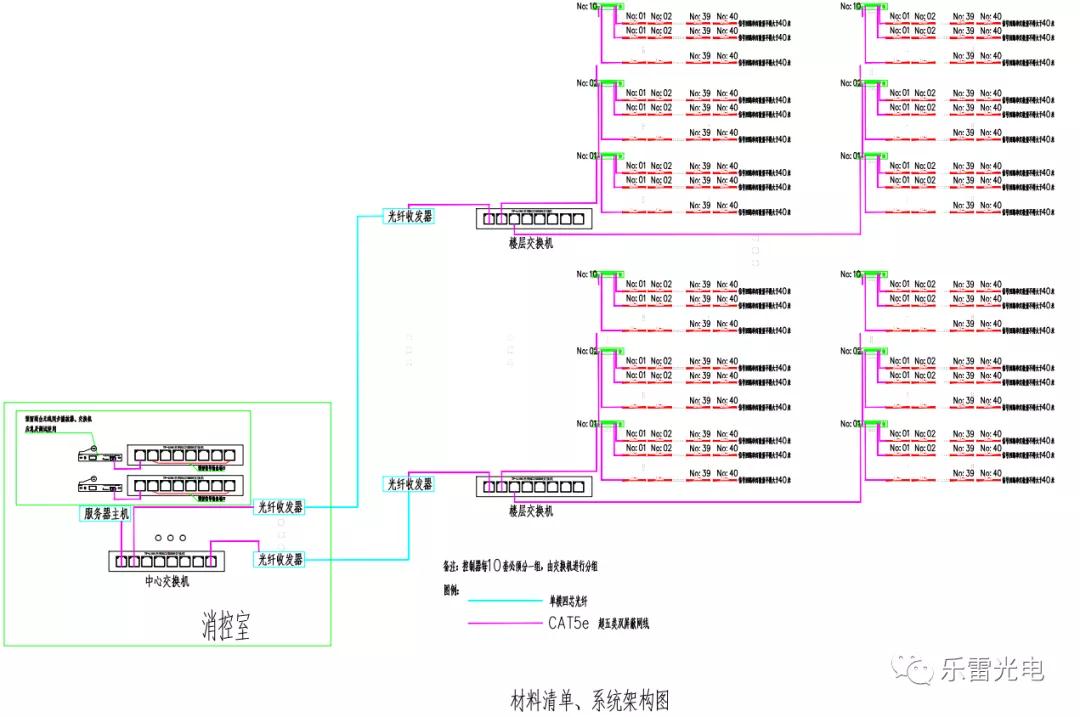

整個項目中共使用樂雷自主研發的分控93臺，在架構布置過程中，采用核心交換機+樓層交換機+分控器形式組網，保證樓體亮化效果“單節點故障不影響全局”。控制器排布分組、分樓層布置減少了物理布線長度，避免信號衰減造成的信號不穩定或信號延時情況，避免整棟大樓動畫效果卡頓及不流暢的情況出現。此外，核心交換機到樓層交換機之間采用單模四芯光纖傳輸信號，確保信號傳輸網絡不延時、不丟失數據包，保證系統穩定性。樓棟控制系統架構見下圖：

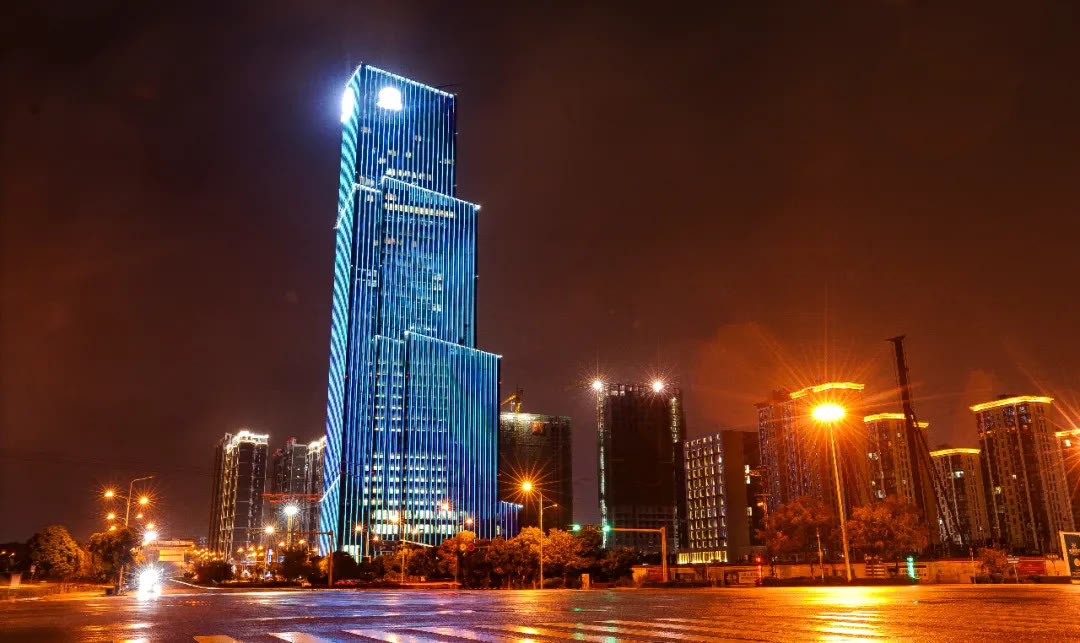

亮燈效果
如何滿足照明設計要求？除了解決燈具技術的問題，還要考慮穩定安全的照明解決方案。為此，樂雷光電（中國）團隊協助設計使用虛擬現實技術模擬，并經過日日夜夜反復的調試，最終成功亮相！
在城市飛速發展的當下，各地城市夜景照明也應當跟上時代的步伐。夜景照明幫助人們從另一個視角來認識與感受一座城市的風貌，以不一樣的方式來認識一座城市。
夜景照明規劃與設計在美化城市形象的同時、也在體現城市特色和文化內涵、實現更適宜的人居環境、發展經濟等方面都有十分顯著的效果。
昆明中鐵大廈，一座城市的新地標！
*文章中部分照片及視頻來源網絡
